金屬軟管RL/RF型

型號:

立即咨詢

波紋金屬軟管是用于工業管路中常出現的高質量柔性管道，是金屬軟管的一種。RL/RF型金屬軟管、過渡接頭具有耐高壓、耐高溫、耐腐蝕、氣密性好、壽命長的特點。另外本產品還具有很好的柔性和抗疲勞性。

結構特點：

1、我公司RL/RF型金屬軟管、過渡接頭全部采用耐腐蝕性強的ICr18Ni9Ti不銹鋼材料。

2、RL/RF型金屬軟管兩端的連接方式一般為螺紋型或者法蘭型，也可以根據具體情況采用其他的連接方式。

3、RL/RF型金屬軟管管體材料為薄壁無縫不銹鋼管，具有很好的彎曲、抗震效果及柔韌性。管體外套上一層編織網套，使金屬軟管的抗壓能力增強。

4、鑫宏金屬軟管不僅適用于旋轉接頭產品，同樣適用于其他流體輸送管道。

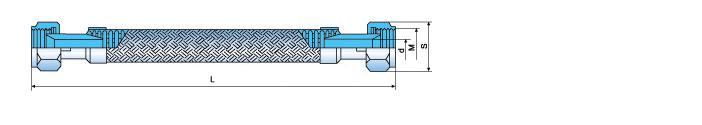

RL型金屬軟管

規格	型號	工作壓力Mpa	實驗壓力Mpa	爆破壓力Mpa	最小彎曲半徑		d	螺紋尺寸		L	備注
規格	型號	工作壓力Mpa	實驗壓力Mpa	爆破壓力Mpa	靜態	動態	d	M	S	L	備注
6	RL6	2.5	3.7	10	40	80	4	14×1.5	17	本公司規格為500mm,也可根據用戶的要求加工.	一般ф40以上的軟管用法蘭連接,可以專門加工. ф40以下可同時配套過渡接頭.
8	RL8	2.5	3.7	10	50	110	6	16×1.5	19
10	RL10	2.5	3.7	10	65	145	7	18×1.5	24
12	RL12	1.6	2.4	6.4	70	160	9	20×1.5	24
14	RL14	1.6	2.4	6.4	75	175	11	22×1.5	27
15	RL15	1.6	2.4	6.4	80	180	12	24×1.5	30
16	RL16	1.6	2.4	6.4	85	210	13	27×1.5	32
18	RL18	1.6	2.4	6.4	110	220	15	30×1.5	36
20	RL20	1.6	2.4	6.4	120	270	16	33×2	38
22	RL22	1.6	2.4	4	135	320	18	36×2	40
25	RL25	1.6	2.4	4	160	360	21	39×2	45
30	RL30	1.6	2.4	4	170	390	25	42×2	50
32	RL32	1.6	2.4	4	175	400	28	48×2	55
38	RL38	1.6	2.4	4	200	480	34	56×2	64
40	RL40	1.6	2.4	4	225	510	37	58×2	68
42	RL42	1.6	2.4	4	250	550	37	60×2	68
48	RL48	1.6	2.4	4	270	600	43	68×2	76

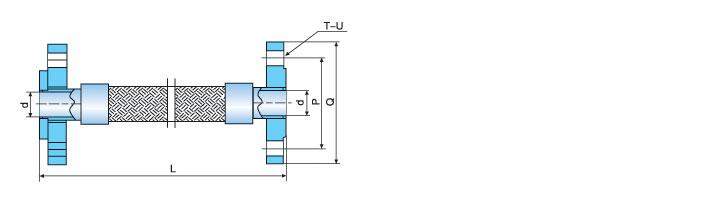

RL型金屬軟管

規格	型號	工作壓力Mpa	實驗壓力Mpa	爆破壓力Mpa	最小彎曲半徑		d	螺紋尺寸				L	備注
規格	型號	工作壓力Mpa	實驗壓力Mpa	爆破壓力Mpa	靜態	動態	d	Q	P	T	U	L	備注
10	RF10	2.5	3.7	10	65	145	7	90	60	4	14	本公司規格為500mm,也可根據用戶的要求加工.	一般ф40以上的軟管用法蘭連接,可以專門加工. ф40以下可同時配套過渡接頭.法蘭符合GB9119-88標準.
12	RF12	1.6	2.4	6.4	70	160	9	95	65	4	14
14	RF14	1.6	2.4	6.4	75	175	11	95	65	4	14
15	RF15	1.6	2.4	6.4	80	180	12	95	65	4	14
16	RF16	1.6	2.4	6.4	85	210	13	105	75	4	14
18	RF18	1.6	2.4	6.4	110	220	15	105	75	4	14
20	RF20	1.6	2.4	6.4	120	270	16	105	75	4	14
22	RF22	1.6	2.4	4	135	320	18	105	75	4	14
25	RF25	1.6	2.4	4	160	360	21	115	85	4	14
30	RF30	1.6	2.4	4	170	390	25	115	85	4	18
32	RF32	1.6	2.4	4	175	400	28	140	100	4	18
38	RF38	1.6	2.4	4	200	480	34	150	110	4	18
40	RF40	1.6	2.4	4	225	510	37	150	110	4	18
42	RF42	1.6	2.4	4	250	550	37	150	110	4	18
48	RF48	1.6	2.4	4	270	600	43	165	125	4	18
50	RF50	1.2	1.8	3.5	280	640	45	165	125	8	18
65	RF565	1.2	1.8	3.5	360	700	65	185	145	8	18
75	RF75	1.2	1.8	3.5	520	860	70	200	160	8	18
100	RF100	1.2	1.8	3.5	610	1350	94	220	180	8	18

關鍵詞：金屬軟管RL/RF型
