  • 導熱油Q型20-50螺紋連接旋轉接頭

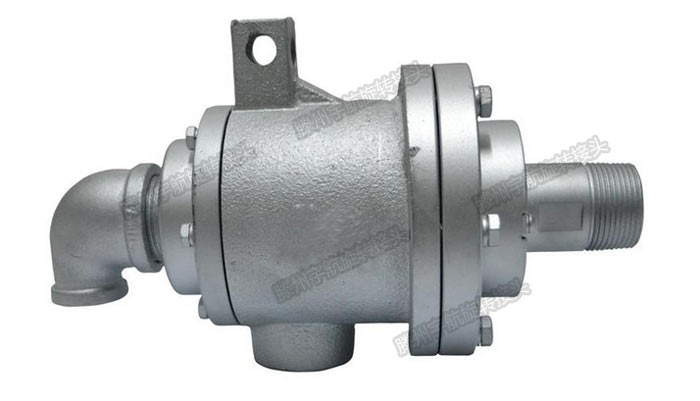

導熱油Q型20-50螺紋連接旋轉接頭

型號:Q型旋轉接頭
立即咨詢

導熱油Q型20-50螺紋連接旋轉接頭詳細介紹

導熱油Q型20-50螺紋連接旋轉接頭

產品性能特點

1、前后雙支撐，避免柱環卡死，密封面的彈力得到有效補償，減少泄漏

2、管球上設有密封磨損刻度線，易于觀察密封環磨損情況

3、止轉座固定彈簧，使彈簧不會隨著管球的旋轉而旋轉.分體式結構，方便安裝和維修.

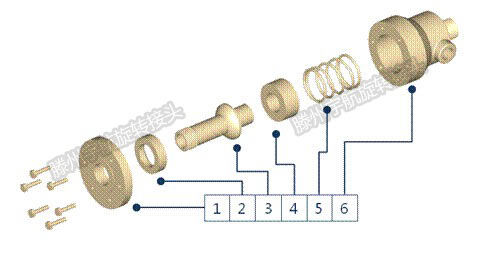

旋轉接頭結構示意圖

旋轉接頭結構示意圖

1、壓蓋 2、球面石墨 3、轉軸 4、無油轉軸 5、彈簧 6、殼體

導熱油Q型20-50螺紋連接旋轉接頭規格和型號

規格 型號 A B C E F1 F2 H I1 I2 J K L L1 L2 L4 L5 L7 M1 M2 N
20 QS-G20-8 R3/ 4 G1/4 Rc3/4 96 49 30 53 12 12 25 30 245 228 222 144 50 20 144 132 18
25 QS-G25- 10 R1 G3/8 Rc3/4 98 56 40 65 12 12 25 31 285 270 257 169 61 22 169 157 24
32 QS-G32-15 R1-1/4 G1/2 Rc1 120 68 38 78 14 14 30 34 312 298 289 192 65 26 206 176 30
40 QS-G40-20 R1-1/2 G3/4 Rc1-1/4 130 80 43 80 14 14 32 40 350 332 320 210 70 30 210 194 38
50 QS-G50-25 R2 G1 Rc1-1/2 160 94 51 90 14 14 36 50 416 395 378 242 80 30 260 242 48

使用條件

1、介質/Media 蒸汽、導熱油/Steam、Hot Oil
2、轉速/RPM <180 RPM
3、溫度溫度/Temp <220 ℃
4、壓力/Pressure <10 bar

滕州宇航旋轉接頭有限公司擁有資深的設計師團隊，如果您想訂購的產品在本公司的網站上沒有展示,請致電:15166329999
